Материалите за изграждане на покрива трябва да съответстват на действащите строителни норми и наредби.
При полагането върху дървените конструкции на покрива, както и върху другите видове конструкции, стъпката на ребрата зависи от постоянните и временните натоварвания, а така също от индивидуалните архитектурни особености на покрива и се колебае между 600 и 1500 мм.
В зависимост от стъпката на ребрата се използват греди с различно сечение за решетката. При стъпка на ребрата до 1000 мм се използват основно греди със сечение размер 40*40 мм с относителна влажност 20%. При голяма стъпка на ребрата размерът на сечението на гредите за решетката трябва да уточните с Вашия архитект ( проектант ). В този случай сечението на гредите е необходимо да се увеличи.
Минималният ъгъл на ската, при който е възможно използването на композитни керемиди е 12 градуса. При ъгли на наклона по – малки от 12 градуса, композитните керемиди изпълняват само декоративна функция.
В зависимост от функционалното използване на подпокривното пространство върху ребрата се монтира лента: за направа на комбиниран покрив ( мансарда ) — специална дифузна водонепроницаема мембрана за хидро-ветрова изоляция с плътност 60-140 г/ м² ; за направа на студен таван — специална подпокривна хиддроизолираща полимерна тъкан с плътност 70-140 г/ м² . Лентата се фиксира на ребрата с помощта на контрагреди със сечение 50*50 мм или 50*75 мм в зависимост от наклона на покрива. При това гредите осигуряват вентилация на подпокривното пространство (при наклон на ската от 12 до 20 градуса се използват сечения с размер 50*75 мм, от 20 градуса — 50*50 мм).
За да се увеличи живота на дървените елементи от ребрената конструкция се препоръчва те да бъдат обработени с антисептици и забавители на горенето. За импрегниране на дървените елементи използвайте вещества, неагресивни към покривните ленти и покрития.
Преди започване на монтажа е необходимо внимателно да се измери ребрената конструкция. Проверете, няма ли отклонения в ъглите на поставяне на ребрата. Поправете, ако е необходимо, отклоненията в ребрената система.
Препоръчва се монтажът на решетката да се изпълнява отдолу нагоре. Долната греда на решетката се фиксира механично с отстъп 30 мм от наклона на контрарешетката.
Следващите редове се монтират със стъпка 368 мм по долния край на решетката. Това условие се явява определящо, тъй като в противен случай покривните панели ще се стиковат неправилно.
В частта на билото завършващата греда на решетката се оставя на 20 мм от края. Оптималната дължина на гредите е 368 мм.
За да увеличите срока на служба на подпокривната конструкция е необходимо да предвидите вентилация, особено над експлоатиран мансарден етаж. Нормалната вентилация на скатен покрив се осигурява от три основни елемента: смукателни отвори за приток на външен въздух (1), канали над топлоизолацията за нейната циркулация (2) и изпускателни отвори в горната част на покрива (3).
При това общата разлика между площта на смукателните и изпускателните отвори трябва да отличава с 10-15% в полза на последните. Площта на изпускателните вентилационни отвори е 1/300-1/500 от общата площ на топлоизолацията на покрива.
Внимание: системата на подпокривната вентилация трябва да изключва зони със застоял въздух, така наречените „въздушни възглавници“, за целта е необходимо да се осигури пълно „измиване“ на цялото подпокривно пространство с външен въздух.
Наклоните на покрива се усилват с метални корнизи и челни планки, които се поставят върху дървената контрарешетка.
Корнизното надвесване на контрагредата спрямо носещата греда или кобилката е сбор от челната дъска и дървената подложка (дебелина 1-2 см) под куката на водосточната система (-50 мм). Ако не се поставя водосточна система, монтаж на подложките не е необходим. Специалните ленти, които се монтирани под композитните керемиди е необходимо да бъдат изведени на челната дъска, за да се отстрани излишната влага от подпокривното пространство. През пространството между дървените подложки се осъществява застопоряването на външния въздух за вентилацията на подпокривното пространство.
Металната корнизна планка се монтира на корнизния наклон, при това дългата страна на планката се извежда във водосточната система. Фиксирането на водостока се извършва на късата страна на всеки 25 см, както е показано на рисунката. Челното застъпване на корнизните планки е 30 мм.
Челните планки се закрепват на фронтонната дъска. Горната част на фронтонната дъска отстои от плоскостта на решетката под композитните керемиди на 28 мм.
При това специалните ленти, които се монтируют под композитните керемиди се захващат на горния челен край на фронтонната дъска. Челните планки се монтират отдолу нагоре със специални гвоздеи към фронтонната греда от страната на покрива и външно от страната на фасадната стена.
Вместо стандартна челна планка е допустимо да се използва кръгъл капак било.
По дължина на оста на уламата отляво и отдясно вместо контрешетка се закрепват дъски със сечение 25*150 мм или 22*150 мм.
След това се фиксират по две греди на контрарешетката от всяка страна на дъската със сечение 40*40 мм по дължина на оста на уламата, която отстои на 150 мм.
Върху дъските по дължина на цялата улама се монтира слой специална лента.
Между основната контрарешетка и гредите на контрарешетката по дължина на оста на уламата се оставя вентилационен отвор 50 мм. Върху дъски със сечение 25*150 мм (22*150 мм) и греда с размер 40*40 мм се закрепват с гвоздеи елементите на уламата отдолу нагоре, като се започва от кориниза. Застъпването е 100 мм. Гвоздеите се забиват по дължина на оста на гредата на разстояние 30 мм от горния край със стъпка 200 мм. Всеки следващ елемент се вкарва в предишния и се закрепва с гвоздеите.

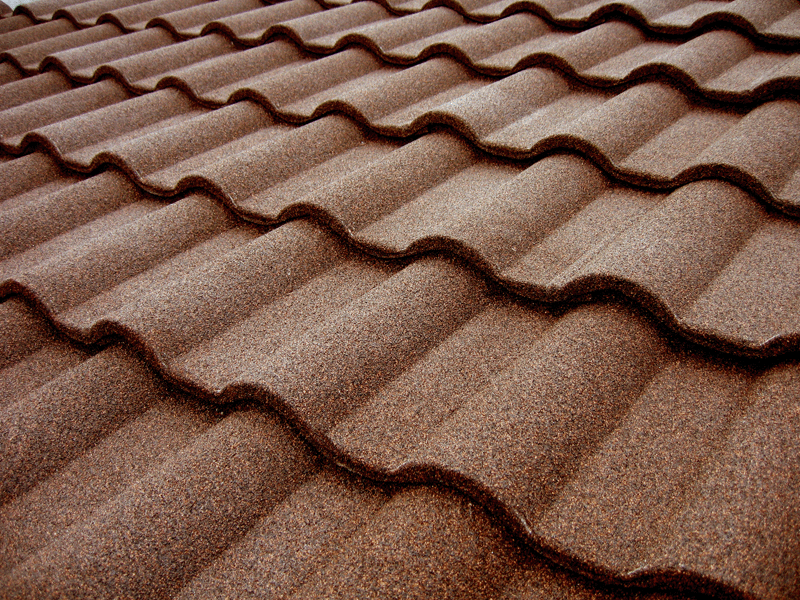

Елементите на уламата се поставят без каменна посипка. Величината на установяване на композитната керемида Luxard® върху елемент на уламата е 80 мм.
Разстоянието между долната сгъвка на композитната керемида и елементите на уламата е 10 мм.
Монтажът на керемидите се изпълнява от долу нагоре. За да се намали деформацията на листа, е важно в началото да се направи подрязване, а след това подгъване на листовете. При монтажа се отчита преобладаващата посока на ветровете (роза на ветровете). Редът на закрепване на листовете се изпълнява от противоположната страна на преобладаващите ветрове. Полагането на най-горнолежащия ред се извършва със засилване на шевовете. Гвоздеите се забиват съгласно схемата на рисунката. Шапките на гвоздеите отначало се покриват с лак, а след това върху тях се нанася базалтова посипка, която се доставя в комплекта.
1. Подпокривната лента се подрязва със запас 10 см за застъпване към комина и се закрепя със залепваща лента.
2. Панелът, който се долепя до комина отдолу се отрязва под 45 градуса. Горната част се огъва, както е показано на рисунката.
3.Елементите на панела, които се монтират отдолу по ъглите на комина, се отрязват под 45 градуса. Част от панела се огъва нагоре, както е показано на рисунката.
4. Композитните керемиди допиращи се до страничните части на комина, се огъват в местата на стиковане на комина и ската, като е показано на рисунката.
5. Допирането на ската към тилната страна на комина се изпълнява с помощта на метален плосък лист (1250*800 мм). Широчината на листа се образува от широчината на тръбата плюс 20 см. Дължината на листа се образува от стъпката на решетката, височината на завеждане на тръбата и огъването на контрагредата. Монтажът се извършва съгласно схемата, дадена на рисунката.
6. Горната част на панела, който се долепва до тръбата се намазва със специален херметик, в съответсвие със схемата, показана на рисунката
7. По периметъра на тръбата се монтира пристягаща планка, с последваща механична фиксация и херметизация, съгласно схемата, дадена на рисунката.
Херметизацията на долните части на покривните свръзки (поли), антени, комуникационни тръби се осъществява с помощта на специални свързващи елементи за композитни керемиди.
Размерването се изпълнява с последващо изрязване в покривния панел на отвори, съгласно приложения шаблон, който се доставя в комплект със свързващите елементи.
По контура на отвора се монтира гумен уплътнител.
Мястото на съединяването на полата на уплътнителя и покривния панел се намазва с херметик и се фиксира със специални самонарезни винтове по диагонал.
Челните ушички на свързващия елемент се подгъват по профила на керемидата
Гумният уплътнител се „подпъхва” между
двойната стена
Върху гумения уплътнител се монтира РVC елемент, който се закрепя механично към покривния панел, както е показано на рисунката
Закрепянето на гумения уплътнител към PVC връзката се осъществява със специални гумени ремъчета
Горният отвор се установява вертикално с помощта на нивелир
За фиксиране на подпокривната лента се поставя специален PVC обръч
Билната греда се закрепва върху подпорната греда с помощта на специална метална поставка, височината на която се регламентира по мястото
Под билните елементи се поставя специален аероелемент на билото. Полокръглите капаци на билото се поставят със застъпване 30-40 мм.Закрепват се със специални гвоздеи към билната греда с размер 50*50 мм
На ребрата със стъпка 30 мм се монтират дървени поставки под хребетовата греда. Покривните панели се огъват и се извеждат на хребетовата греда на 20-30 мм
Полукруглите билни елементи на ребрата се монтират отдолу нагоре. Тапите се изрязват съгласно схемата на рисунката
Местата на пресичане на ребрата на ската с билата се изпълняват с помощта на кройка от билния елемент, изпълнена съгласно схемата на двете рисунки долу.
